桥架铺设

作者: admin 时间:2019-11-17 来源:未知
摘要:桥架铺设可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理.槽式电缆桥架是一种全封闭型...

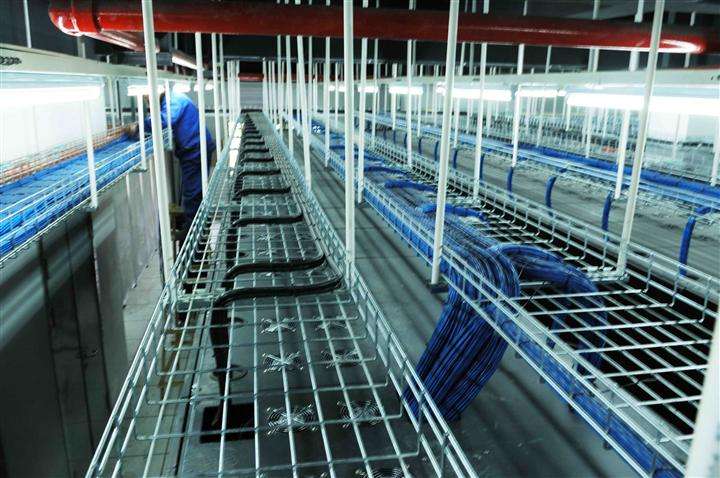

  桥架铺设可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理.槽式电缆桥架是一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等,它对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
  动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,如果需要考虑站人,则应将跨距适当缩小。附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算。
  桥架铺设品种选择
  1、需屏蔽电气干扰的电缆网路或有防护外部(如:有腐蚀液休,易燃粉尘等环境)影响的要求时,应选用槽式复合型防腐屏蔽电缆桥架(带盖)
  2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料,提高桥架及附件的使用寿命,电缆桥架在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
  3、除上述情况外,可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
  4、在公共通道或户外跨越道路段,底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时,可根据用户要求提高桥架的载荷能力或选用行架。
  5、大跨距(>3m)要选用复合型桥架。
  6、户外要选用复合环氧树指桥架。
  选用桥架的步骤(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。(2)计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。(3)按最大的电缆总均布荷载值来验算桥架强度。
  桥架铺设配置
  1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。
  2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度300mm时,除符合下述条件外,在非直线段中部还应增设一个支、吊架。
  3、桥架多层设置时层间中心距为200,250,300,350mm。
  4、桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。
  四、防火
  要求桥架防火的区段,必须采用钢制或不燃、阻燃材料。我公司生产的BAQJ系列电缆桥架有防火桥架系列。
  桥架铺设接地
  1、桥架系统应具有可靠的电气连接并接地(只对金属桥架)。
  2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆,接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中,受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时,桥架的级长方向金属横截面积应不小于规定值。
  3、沿桥架全长另敷设接地干线时,每段(包括非直线段)桥架应至少有一点与接地干线可靠连接。
  4、对于振动场所,在接地部位的连接处应装置弹簧圈。
  合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组装成您所需要尺寸的电缆桥架,它不需生产弯通、三通等配件就可以根据现场安装需要任意转向、变宽、分支、引上、引下。在任意部位,不需要打孔,焊接后就可用管引出,它既可方便工程设计,又方便生产运输,更方便安装施工,是目前电缆桥架中最理想的产品。
  桥架铺设由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂(臂式支架)、吊架等构成具有密接支撑电缆的刚性结构系统之全称(以下简称桥架)。时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度,产品选用优质冷轧钢板,得到广泛关注产品选用优质冷轧钢板,表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等
