MDmax-ST低压配电柜

作者:admin 时间:2019-11-27 14:05:23 来源:未知

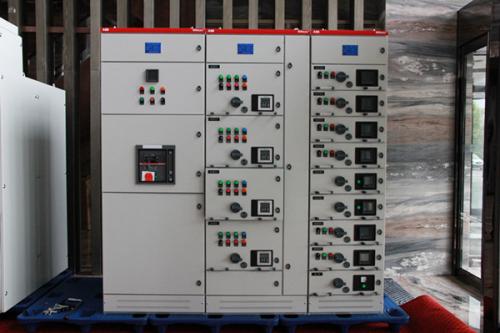

MDmax-ST低压配电柜

产品简介:

商品详情


  MDmax-ST柜是ABB公司积累多年的设计和制造经验所开发而成的全新产品,该柜型2013年上海地区年设计上图台数为2000台左右,主要涉及汽车制造、数据中心、钢铁冶金、发电站、造纸印刷、石油化工、市政基础建设、食品医药、公共交通、烟草酒业及环保处理等电力领域的各个方面,市场前景非常广阔。
  MDmax-ST低压开关柜在结构设计上采用模块化结构型式,通过选用标准元件和标准组件,实现组柜方案的紧凑性、多样性和灵活性。可根据要求组合成不同型式的开关柜,如固定式、固定分隔式、抽屉式。在功能方面考虑了配电、无功功率补偿、电动机控制中心(MCC)、交流变频装置、软起动装置等。
  MDmax-ST低压开关柜具有多功能、模块化的特点,因此适用于各种场合的低压配电及冶金、化工、发电厂等企业的电动机控制系统。
  MDmax-ST低压配电柜使用环境条件
  1、周围空气温度:上限+40℃,下限-10℃。
  2、海拔:≤2000m(若超过海拔2000m订货时应说明)。
  3、周围相对湿度:日平均值≤95%,月平均值≤90%。
  4、周围空气:没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。
  5、无经常性剧烈震动或常年腐蚀场所。
  MDmax-ST低压配电柜技术参数:
  额定工作电压:主电路:380V 辅助电路:交流220V、380V 直流0;110V、220V、24V
  额定频率:50Hz
  额定电流:主母线至6300A?配电母线至2000A
  防护等级:IP40
  分隔类型:1-4b
  MDmax-ST低压配电柜结构特点
  1、框架结构
  MDmax-ST开关柜的框架采用自承重框架结构,由双折边的G型材组装而成。骨架上以25mm为间隔排布模数孔,柜架装配便利而又异常坚固。整个框架由横向和纵向螺栓精确联接,框架结构免维护。骨架、隔板、安装板均采用敷铝锌板制成。
  2、外壳
  MDmax-ST开关柜的外壳是由电镀和粉末涂料覆盖的钢板制成的,确保*高的耐用性。门板、顶板、后门、隔板、侧板用自攻螺钉安装,而*终的柜体结构按防护等级需求决定。基于常规安全体系的要求,用于调试操作和维护的小室或间隔空间均安装有各自独立的门板,防护等级可由IP30至IP54。
  【订货须知】
  1、注明进出线方向,进出线规格及对应的数量。
  2、安装尺寸部分可参照上方的图片外形及安装举例
  3、抽屉式配电柜/开关柜一般情况下,用户必须提供配电电气系统图。
