一、工程概述
1. 工程名称与地点：本方案适用于 [具体工程名称]，工程位于 [详细地址]。该工程涵盖 [简要介绍工程主要内容，如建筑物建设、道路施工等]，施工场地面积为 [X] 平方米。
2. 施工用电特点：施工周期预计为 [X] 个月，施工期间用电设备众多，包括各类大型机械设备、电动工具以及照明设施等。用电负荷波动较大，不同施工阶段对电力的需求差异明显。
2. 施工用电特点：施工周期预计为 [X] 个月，施工期间用电设备众多，包括各类大型机械设备、电动工具以及照明设施等。用电负荷波动较大，不同施工阶段对电力的需求差异明显。
二、编制依据
1. 《施工现场临时用电安全技术规范》（JGJ 46 - 2005）
2. 《建筑电气工程施工质量验收规范》（GB 50303 - 2015）
3. 本工程施工设计图纸及相关文件
2. 《建筑电气工程施工质量验收规范》（GB 50303 - 2015）
3. 本工程施工设计图纸及相关文件
三、施工用电布置原则
1. 安全可靠：确保用电系统能为施工设备和人员提供可靠的电力供应，同时具备完善的安全保护措施，防止触电、电气火灾等事故发生。
2. 经济合理：在满足施工用电需求的前提下，合理选择电气设备和导线，优化线路布局，降低电能损耗和建设成本。
3. 灵活适用：考虑到施工过程的动态性，用电布置应具备一定灵活性，便于根据施工进度和设备变动进行调整。
2. 经济合理：在满足施工用电需求的前提下，合理选择电气设备和导线，优化线路布局，降低电能损耗和建设成本。
3. 灵活适用：考虑到施工过程的动态性，用电布置应具备一定灵活性，便于根据施工进度和设备变动进行调整。
四、临时用电系统设计
1. 电源接入：根据施工现场实际情况，从附近 [具体电源接入点，如市政电网某变压器] 接入 [X] 路 [电压等级，如 380V/220V] 电源，以满足施工用电需求。引入电源处设置总配电箱，对整个施工现场用电进行总控制和计量。
2. 配电系统
1. 总配电箱：总配电箱内配置总隔离开关、总断路器、分路隔离开关、分路断路器及漏电保护器等电器元件。各分路断路器分别控制不同区域或类型的用电设备，便于故障排查和维护。
2. 分配电箱：依据施工区域划分，在各主要施工区域设置分配电箱，负责向该区域内用电设备分配电能。分配电箱内同样设置隔离开关、断路器及漏电保护器等，确保各区域用电安全。
3. 开关箱：靠近用电设备设置，做到 “一机、一闸、一漏、一箱”，直接控制用电设备启停，并提供漏电保护。开关箱内设置隔离开关、断路器、漏电保护器及插座等，方便用电设备连接。
3. 接地与接零保护系统：采用 TN - S 接零保护系统，即工作零线（N）与保护零线（PE）严格分开。在总配电箱处，将工作零线和保护零线分别接地，接地电阻不大于 4Ω。所有电气设备的金属外壳、金属构架、配电箱和开关箱的金属箱体等均与保护零线可靠连接，确保在设备漏电时，电流能通过保护零线导入大地，避免人员触电。
4. 导线选择：根据各用电设备功率、线路长度及敷设方式，选择合适规格的导线。主线采用 [导线型号及规格，如 VV - 3×50 + 2×25 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆]，以满足较大功率设备和长距离输电需求；支线根据实际负荷选择相应规格导线，如 [具体支线导线型号及规格，如 BV - 3×10 + 1×6 铜芯聚氯乙烯绝缘电线]，确保导线载流量满足用电需求，并具备良好的绝缘性能。
2. 配电系统
1. 总配电箱：总配电箱内配置总隔离开关、总断路器、分路隔离开关、分路断路器及漏电保护器等电器元件。各分路断路器分别控制不同区域或类型的用电设备，便于故障排查和维护。
2. 分配电箱：依据施工区域划分，在各主要施工区域设置分配电箱，负责向该区域内用电设备分配电能。分配电箱内同样设置隔离开关、断路器及漏电保护器等，确保各区域用电安全。
3. 开关箱：靠近用电设备设置，做到 “一机、一闸、一漏、一箱”，直接控制用电设备启停，并提供漏电保护。开关箱内设置隔离开关、断路器、漏电保护器及插座等，方便用电设备连接。
3. 接地与接零保护系统：采用 TN - S 接零保护系统，即工作零线（N）与保护零线（PE）严格分开。在总配电箱处，将工作零线和保护零线分别接地，接地电阻不大于 4Ω。所有电气设备的金属外壳、金属构架、配电箱和开关箱的金属箱体等均与保护零线可靠连接，确保在设备漏电时，电流能通过保护零线导入大地，避免人员触电。
4. 导线选择：根据各用电设备功率、线路长度及敷设方式，选择合适规格的导线。主线采用 [导线型号及规格，如 VV - 3×50 + 2×25 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆]，以满足较大功率设备和长距离输电需求；支线根据实际负荷选择相应规格导线，如 [具体支线导线型号及规格，如 BV - 3×10 + 1×6 铜芯聚氯乙烯绝缘电线]，确保导线载流量满足用电需求，并具备良好的绝缘性能。
五、临时用电设备设施

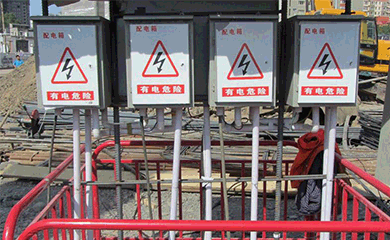

1. 配电箱与开关箱：选用符合国家标准的配电箱与开关箱，箱体应采用冷轧钢板制作，厚度不小于 1.5mm，具备坚固、防雨、防尘功能，门锁齐全。配电箱和开关箱内电器元件应选用知名品牌、质量可靠的产品，动作灵敏可靠，具备短路、过载、漏电保护功能，其额定动作电流和动作时间应符合相关规定。
2. 电缆与电线：选用绝缘良好、质量合格的电缆和电线。对于穿越道路、易受机械损伤的场所，应采用铠装电缆，并穿钢管保护；室内明敷或埋地敷设的电线应采用阻燃型电线。电缆和电线的敷设应符合相关规范要求，避免与其他管道、设备等交叉碰撞。
3. 照明灯具：施工现场照明分为一般照明和局部照明。一般照明采用大功率投光灯，如镝灯（3.5kW），安装在塔吊或专门的照明灯塔上，满足施工现场大面积照明需求；局部照明根据作业面实际情况，采用行灯、手电筒等，行灯电压不得超过 36V，在潮湿场所或金属容器内作业时，行灯电压不得超过 12V。照明灯具应具备良好的防护性能，防止触电和灯具损坏。
2. 电缆与电线：选用绝缘良好、质量合格的电缆和电线。对于穿越道路、易受机械损伤的场所，应采用铠装电缆，并穿钢管保护；室内明敷或埋地敷设的电线应采用阻燃型电线。电缆和电线的敷设应符合相关规范要求，避免与其他管道、设备等交叉碰撞。
3. 照明灯具：施工现场照明分为一般照明和局部照明。一般照明采用大功率投光灯，如镝灯（3.5kW），安装在塔吊或专门的照明灯塔上，满足施工现场大面积照明需求；局部照明根据作业面实际情况，采用行灯、手电筒等，行灯电压不得超过 36V，在潮湿场所或金属容器内作业时，行灯电压不得超过 12V。照明灯具应具备良好的防护性能，防止触电和灯具损坏。
六、临时用电施工流程
1. 基础施工：根据配电箱、开关箱安装位置，进行基础浇筑。基础采用混凝土浇筑，尺寸根据配电箱、开关箱大小确定，一般基础高度为 200 - 300mm，长宽比配电箱、开关箱各大 200mm 左右。基础表面应平整，水平度偏差不大于 5mm。在基础内预埋地脚螺栓，用于固定配电箱、开关箱。
2. 设备安装：待基础达到一定强度后，安装配电箱、开关箱。将配电箱、开关箱放置在基础上，调整其垂直度和水平度，使其符合要求。垂直度偏差不大于箱高的 1.5‰，水平度偏差不大于 2mm。然后使用螺母将配电箱、开关箱与地脚螺栓紧固连接，确保安装牢固。接着进行配电箱、开关箱内部电器元件安装与接线，接线应牢固、整齐，导线连接应采用压接或焊接方式，确保接触良好。
3. 线路敷设：按照设计要求进行电缆和电线敷设。电缆敷设可采用直埋、穿管、桥架等方式，直埋电缆应埋深不小于 0.7m，在电缆上下各均匀铺设 100mm 厚的细砂，然后覆盖砖或混凝土板等硬质保护层；穿管敷设时，应选择合适管径的钢管或 PVC 管，电缆管内径不应小于电缆外径的 1.5 倍，管口应光滑无毛刺，电缆穿管后应进行密封处理；桥架敷设时，桥架应安装牢固，横平竖直，电缆在桥架内排列整齐，不得交叉。电线敷设可采用明敷或暗敷方式，明敷电线应采用绝缘子或线卡固定，固定点间距应均匀，不得大于 1.5m；暗敷电线应穿管埋设在墙内或地面内，埋深应不小于 15mm。
4. 接地系统施工：在总配电箱、分配电箱及重要用电设备处设置接地极。接地极可采用镀锌角钢（50×50×5，长度 2.5m）或镀锌钢管（DN50，长度 2.5m），垂直打入地下，顶端距地面不小于 0.6m。接地极之间采用镀锌扁钢（40×4）连接，焊接长度应不小于扁钢宽度的 2 倍，且至少三面施焊。接地干线与基础型钢的连接应采用焊接，焊接长度应符合规范要求，焊接后应进行防腐处理。接地电阻测试合格后，方可进行后续施工。接地电阻应定期进行测试，确保其不大于规定值。
5. 系统调试：临时用电系统安装完毕后，进行全面调试。检查配电箱、开关箱内电器元件动作是否正常，漏电保护器是否灵敏可靠，其动作电流和动作时间是否符合要求；检查线路绝缘电阻是否符合规范要求，绝缘电阻值应不小于 0.5MΩ；检查接地电阻是否符合规定，接地电阻值应不大于 4Ω。调试合格后，方可投入使用。在使用过程中，如发现问题应及时进行排查和修复。
2. 设备安装：待基础达到一定强度后，安装配电箱、开关箱。将配电箱、开关箱放置在基础上，调整其垂直度和水平度，使其符合要求。垂直度偏差不大于箱高的 1.5‰，水平度偏差不大于 2mm。然后使用螺母将配电箱、开关箱与地脚螺栓紧固连接，确保安装牢固。接着进行配电箱、开关箱内部电器元件安装与接线，接线应牢固、整齐，导线连接应采用压接或焊接方式，确保接触良好。
3. 线路敷设：按照设计要求进行电缆和电线敷设。电缆敷设可采用直埋、穿管、桥架等方式，直埋电缆应埋深不小于 0.7m，在电缆上下各均匀铺设 100mm 厚的细砂，然后覆盖砖或混凝土板等硬质保护层；穿管敷设时，应选择合适管径的钢管或 PVC 管，电缆管内径不应小于电缆外径的 1.5 倍，管口应光滑无毛刺，电缆穿管后应进行密封处理；桥架敷设时，桥架应安装牢固，横平竖直，电缆在桥架内排列整齐，不得交叉。电线敷设可采用明敷或暗敷方式，明敷电线应采用绝缘子或线卡固定，固定点间距应均匀，不得大于 1.5m；暗敷电线应穿管埋设在墙内或地面内，埋深应不小于 15mm。
4. 接地系统施工：在总配电箱、分配电箱及重要用电设备处设置接地极。接地极可采用镀锌角钢（50×50×5，长度 2.5m）或镀锌钢管（DN50，长度 2.5m），垂直打入地下，顶端距地面不小于 0.6m。接地极之间采用镀锌扁钢（40×4）连接，焊接长度应不小于扁钢宽度的 2 倍，且至少三面施焊。接地干线与基础型钢的连接应采用焊接，焊接长度应符合规范要求，焊接后应进行防腐处理。接地电阻测试合格后，方可进行后续施工。接地电阻应定期进行测试，确保其不大于规定值。
5. 系统调试：临时用电系统安装完毕后，进行全面调试。检查配电箱、开关箱内电器元件动作是否正常，漏电保护器是否灵敏可靠，其动作电流和动作时间是否符合要求；检查线路绝缘电阻是否符合规范要求，绝缘电阻值应不小于 0.5MΩ；检查接地电阻是否符合规定，接地电阻值应不大于 4Ω。调试合格后，方可投入使用。在使用过程中，如发现问题应及时进行排查和修复。
七、安全用电技术措施
1. 停电作业：停电作业前，必须填写停电申请表，经审批后，由专业电工操作。停电后，应在配电箱或开关箱处悬挂 “有人工作，禁止合闸” 警示牌，并在作业设备上进行验电、放电，确保无电后，方可进行作业。验电时，应使用合格的验电器，在设备的进出线两侧各相分别验电。放电时，应使用专用的放电棒，先将放电棒的接地端可靠接地，然后将放电棒的另一端与被放电设备接触，进行放电操作。
2. 带电作业：如必须带电作业，应制定详细的带电作业方案，采取可靠的安全防护措施，由专业电工在专人监护下进行。作业人员应穿戴绝缘手套、绝缘鞋、绝缘服等防护用品，使用绝缘工具。带电作业前，应进行现场勘查，了解作业环境和设备情况，制定合理的作业步骤和安全措施。作业过程中，应保持与带电体的安全距离，避免同时接触两根线头或触及接地体。
3. 日常巡查：定期对临时用电系统进行巡查，每周至少进行一次全面检查。检查内容包括配电箱、开关箱内电器元件运行情况，如断路器、接触器是否正常动作，有无过热、打火现象；导线是否破损、老化，绝缘性能是否良好；接地与接零是否可靠，接地电阻是否符合要求；漏电保护器是否灵敏可靠等。发现问题及时处理，确保用电安全。对巡查情况应做好记录，建立巡查档案。
4. 防雷措施：在施工现场的高耸设备（如塔吊、施工电梯等）及临时建筑物上设置防雷装置。防雷装置应包括接闪器（如避雷针、避雷带等）、引下线和接地装置。接闪器应安装在设备或建筑物的顶部，引下线应采用镀锌扁钢或圆钢，沿建筑物或设备的外墙敷设，接地装置应与基础接地或人工接地体可靠连接。防雷接地电阻不大于 30Ω。雷雨天气时，停止室外高处作业，人员远离防雷装置，避免在大树、电线杆等高耸物体下避雨。
2. 带电作业：如必须带电作业，应制定详细的带电作业方案，采取可靠的安全防护措施，由专业电工在专人监护下进行。作业人员应穿戴绝缘手套、绝缘鞋、绝缘服等防护用品，使用绝缘工具。带电作业前，应进行现场勘查，了解作业环境和设备情况，制定合理的作业步骤和安全措施。作业过程中，应保持与带电体的安全距离，避免同时接触两根线头或触及接地体。
3. 日常巡查：定期对临时用电系统进行巡查，每周至少进行一次全面检查。检查内容包括配电箱、开关箱内电器元件运行情况，如断路器、接触器是否正常动作，有无过热、打火现象；导线是否破损、老化，绝缘性能是否良好；接地与接零是否可靠，接地电阻是否符合要求；漏电保护器是否灵敏可靠等。发现问题及时处理，确保用电安全。对巡查情况应做好记录，建立巡查档案。
4. 防雷措施：在施工现场的高耸设备（如塔吊、施工电梯等）及临时建筑物上设置防雷装置。防雷装置应包括接闪器（如避雷针、避雷带等）、引下线和接地装置。接闪器应安装在设备或建筑物的顶部，引下线应采用镀锌扁钢或圆钢，沿建筑物或设备的外墙敷设，接地装置应与基础接地或人工接地体可靠连接。防雷接地电阻不大于 30Ω。雷雨天气时，停止室外高处作业，人员远离防雷装置，避免在大树、电线杆等高耸物体下避雨。
八、电气防火措施
1. 合理配置电器设备：根据用电设备功率，合理选择开关、熔断器等电器元件，确保其额定电流和额定电压满足用电设备需求，避免过载运行引发火灾。对于大功率设备，应单独设置开关和保护装置。
2. 设置灭火器材：在配电箱、开关箱附近及易发生火灾的场所，如木工棚、仓库等，配备合适的灭火器材，如干粉灭火器、二氧化碳灭火器等。灭火器的数量和类型应根据场所的危险等级和面积确定，一般每 50 平方米至少配备 1 具灭火器。定期检查维护灭火器材，确保其性能良好，压力正常。
3. 加强电气管理：严禁在配电箱、开关箱周围堆放易燃、易爆物品，保持周围环境整洁。禁止私拉乱接电线，如需增加用电设备，应通过正规渠道进行申请和安装。对电气设备和线路进行定期检查，及时发现并消除电气火灾隐患，如电线老化、短路、过载等问题。
2. 设置灭火器材：在配电箱、开关箱附近及易发生火灾的场所，如木工棚、仓库等，配备合适的灭火器材，如干粉灭火器、二氧化碳灭火器等。灭火器的数量和类型应根据场所的危险等级和面积确定，一般每 50 平方米至少配备 1 具灭火器。定期检查维护灭火器材，确保其性能良好，压力正常。
3. 加强电气管理：严禁在配电箱、开关箱周围堆放易燃、易爆物品，保持周围环境整洁。禁止私拉乱接电线，如需增加用电设备，应通过正规渠道进行申请和安装。对电气设备和线路进行定期检查，及时发现并消除电气火灾隐患，如电线老化、短路、过载等问题。
九、临时用电管理人员及职责
1. 电气工程师：负责临时用电方案的编制、审核与实施指导，解决施工过程中的电气技术问题，对临时用电系统的安全可靠性负责。定期对临时用电系统进行检查和评估，提出改进意见和建议。
2. 电工：按照临时用电方案进行电气设备安装、维修与检查，严格遵守安全操作规程。负责日常巡查和故障排除，及时处理电气设备和线路的故障，确保临时用电系统正常运行。对施工现场用电设备和人员进行安全用电指导。
3. 安全管理人员：负责监督临时用电方案的执行情况，检查施工现场电气安全隐患，对违规行为及时制止并督促整改。组织开展电气安全培训和教育活动，提高施工人员的安全意识和自我保护能力。参与电气事故的调查和处理，分析事故原因，提出防范措施。
2. 电工：按照临时用电方案进行电气设备安装、维修与检查，严格遵守安全操作规程。负责日常巡查和故障排除，及时处理电气设备和线路的故障，确保临时用电系统正常运行。对施工现场用电设备和人员进行安全用电指导。
3. 安全管理人员：负责监督临时用电方案的执行情况，检查施工现场电气安全隐患，对违规行为及时制止并督促整改。组织开展电气安全培训和教育活动，提高施工人员的安全意识和自我保护能力。参与电气事故的调查和处理，分析事故原因，提出防范措施。
十、应急预案
1. 触电事故应急预案：若发生触电事故，应立即切断电源，使用绝缘工具（如干燥的木棒、竹竿等）将触电者与带电体分离。若触电者呼吸、心跳停止，应立即进行心肺复苏，并及时拨打急救电话送往医院救治。在进行心肺复苏时，应按照正确的操作方法进行，每分钟按压 100 - 120 次，按压深度为 5 - 6cm，同时进行人工呼吸，每按压 30 次进行 2 次人工呼吸。在送往医院途中，应持续进行心肺复苏，不得中断。
2. 电气火灾应急预案：一旦发生电气火灾，应迅速切断电源，使用灭火器材进行灭火。若火势较大，无法控制，应立即拨打火警电话，并组织人员疏散，确保人员安全。火灾扑灭后，应保护现场，配合相关部门进行事故调查。在切断电源时，应使用绝缘工具，避免触电。灭火时，应根据火灾类型选择合适的灭火器材，如干粉灭火器适用于扑灭电气设备火灾，二氧化碳灭火器适用于扑灭贵重设备、档案资料等火灾。疏散时，应按照预定的疏散路线进行，避免拥挤和踩踏事故发生。
2. 电气火灾应急预案：一旦发生电气火灾，应迅速切断电源，使用灭火器材进行灭火。若火势较大，无法控制，应立即拨打火警电话，并组织人员疏散，确保人员安全。火灾扑灭后，应保护现场，配合相关部门进行事故调查。在切断电源时，应使用绝缘工具，避免触电。灭火时，应根据火灾类型选择合适的灭火器材，如干粉灭火器适用于扑灭电气设备火灾，二氧化碳灭火器适用于扑灭贵重设备、档案资料等火灾。疏散时，应按照预定的疏散路线进行，避免拥挤和踩踏事故发生。
