一、建筑电气设计中厂房电气设计要点

1. 配电间
1. 门应采用乙级防火门，且为双向开启并配备弹簧锁。
2. 敷设方式尽量以电缆沟为主。变压器可考虑选用干变（或箱变），采用低压铜排侧出线。若盘柜较多需双排布置，需预留足够间隔，面对面间隔应为 2 个手车宽度加上 900mm。
2. 室内电缆敷设依据固定设备的布局，可考虑沿厂房四周设置一圈桥架或电缆沟。至设备处采用埋管敷设方式。对于重载设备，如输送机、水泵、行车等，选用的元件及电缆规格需加大一号。
3. 照明厂房照明主要采用 80W 防水防尘壁挂灯，基本每隔一根柱子安装一个。顶棚大灯可选用 400W 汞灯。电线主要采用 BV - 05 2.5/4 规格。对于重要设备，可单独立杆进行照明。
4. 防雷接地
1. 厂房四周室内需设置地埋等电位带，单独设备要设置单独的设备接地，接地材料主要选用 25 * 4 的镀锌扁钢。
2. 屋顶可利用钢筋或钢结构柱子作为避雷引下线。厂房四周应设置接地网，各配电箱需安装浪涌保护器。

二、工业厂房电气安装注意事项

1. 做好接地工作，确保接地电阻符合规范要求，保证各结构部件电气连接的可靠性。
2. 电气布线时要注重机械强度，保证安全距离，防止电线碰擦。
3. 由于钢结构热膨胀较大，需注意防止热胀冷缩导致电线拉断或电缆受力。
4. 各电气设备和电气元件的安装要采取防震动措施，因为钢结构对震动的传递性能良好。
5. 注意防止顶部漏水以及铁锈掉入电气元件。同时，电气系统的短路保护（电流）设定不能过大。
6. 严禁热打孔，并非不得打孔。施工安装灯具、线管时，一般利用专用卡具固定，类似于棚内装饰电气管明敷吊挂卡具。

三、发电机系统配电方案

1. 1600A 以上的发电机系统采用常备发电机组，并配备框架开关进行保护。在二次控制系统中，当市电两路均失电时，市电系统会发出发电机启动信号，从而启动发电机，同时打开保护框架开关。当市电恢复来电，信号将关闭发电机，并关闭保护框架开关。

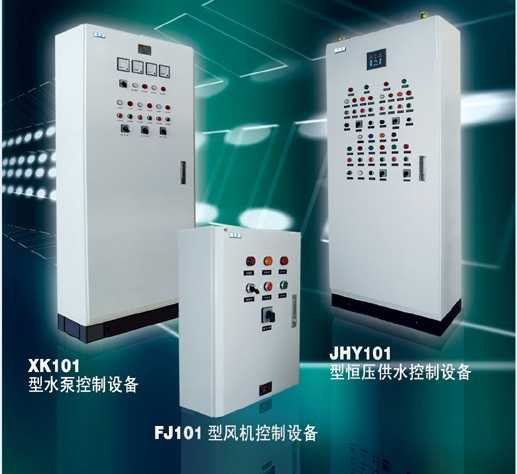

2. 小于 1600A 的发电机系统不设置常备发电机电源。采用 UPS 供电半小时，同时设置大电流插座，以便插接临时电源。上述发电机配电方案所涉及的设备，可应用锦泰昌电气设备公司生产的各种低压配电柜。
