通信行业电气解决方案

当前位置:主页 > 电力工程总承包 > 通信行业电气解决方案

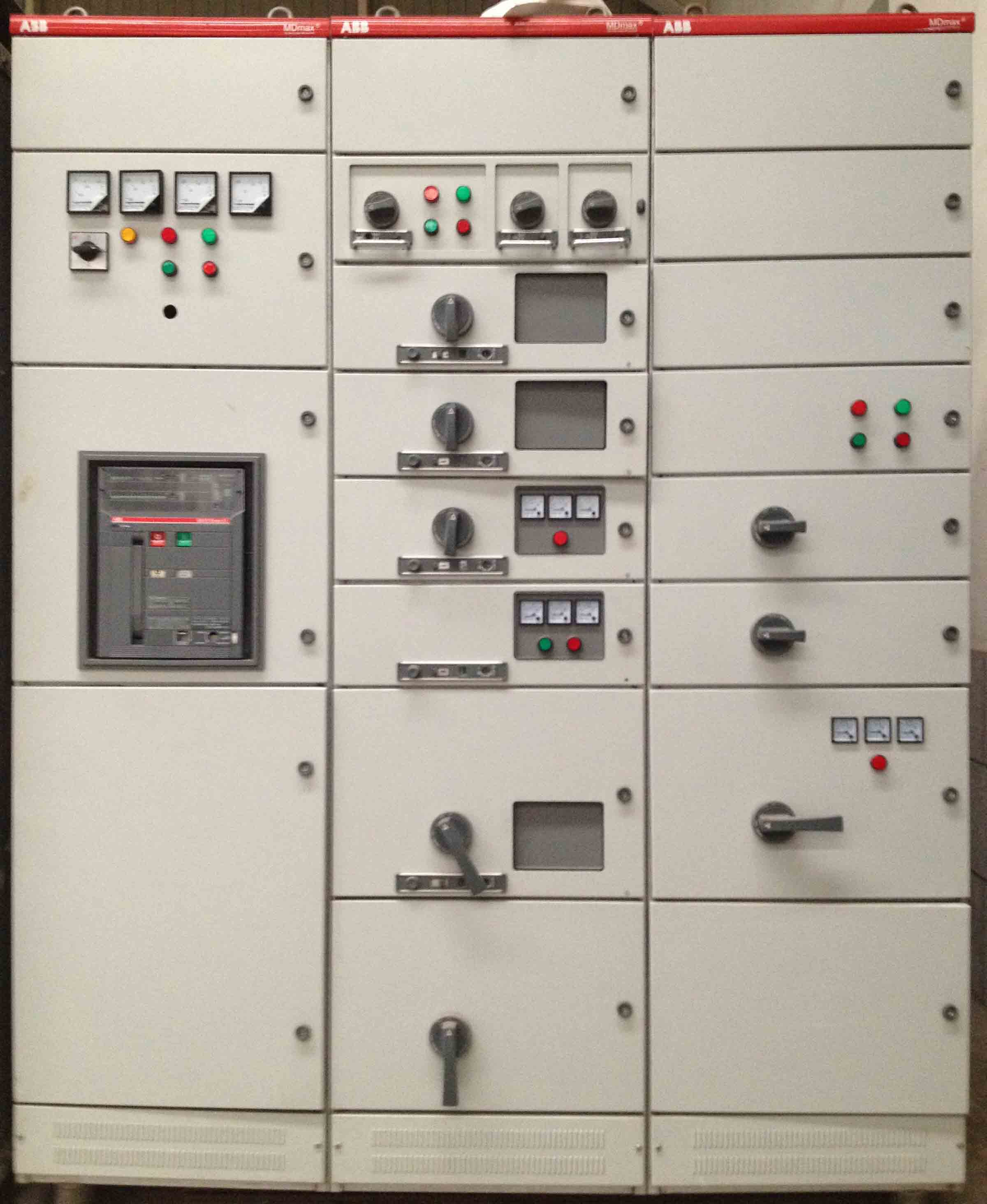

   数据中心主要是为IDC机房提供配电解决方案。主要的配电柜分为电源柜,UPS输入,输出柜,列头柜和空调柜几种类型。基业达公司主要以引进ABB技术MDmax-ST低压配电柜系列产品,为机房市场提供方案和柜型。见机房配电系统图。

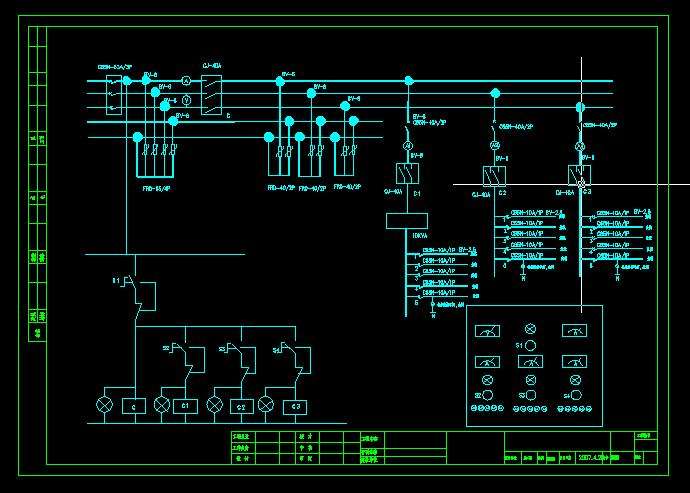

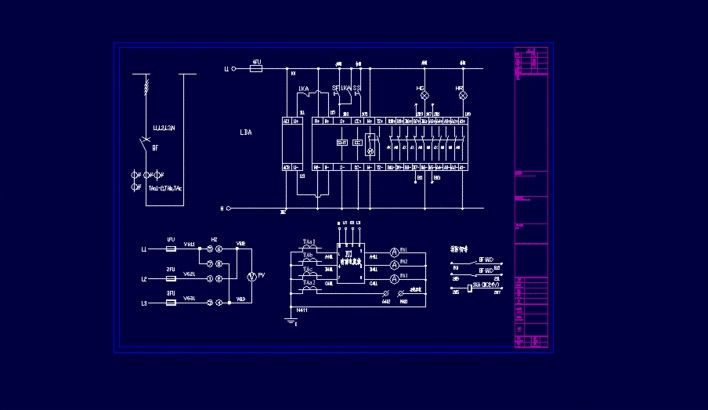

  1、机房配电系统图一 MDmax-ST低压配电柜特点:
  额定电流达到6300A,短路分断能力220KA。最高防护等级IP54。内部为模块化组合,标准化程度高。电气方案有固定分隔式,抽屉式两类。顶置水平母线,可拆卸。单柜馈出回路多,抽屉式结构可装配36回路。结构强度高,采用G型材,全组装式。
  2 进线柜主电路选型:
  框架开关双电源自投自复进线,两路电源带手动和电动连锁,设发电机断口或预留发电机接口。带智能表显示,上传485接口,反馈主回路电气参数。元件选型随工程。
  3. UPS输入输出柜选型:
  使用塑壳断路器为UPS上下侧提供断口和短路保护。带智能表显示,上传485接口,反馈主回路电气参数。元件选型随工程。

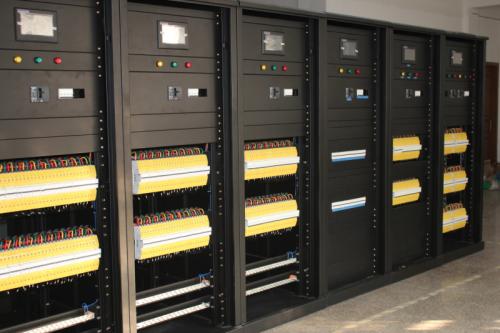

  4.列头柜选型:
  列头柜分为带馈电监测和不带馈电监测的两种方式。带馈电监测的系统,带有回路传感器和数  据采集模块,可以检测每个馈电回路的电流,电压和功率值,并且可以记录服务器的供电情况。不带馈电监测的方式,只上传主回路参数。列头柜主开关为160-250A,馈电32回路。可以是玻璃门结构或铁门结构,带二层门,便于操作。
  5.其它柜:
  系统中还有空调,电池等配电柜,可参照列头柜选型。
