石油化工电气解决方案

当前位置:主页 > 电力工程总承包 > 石油化工电气解决方案

   石油化工配电解决方案主要针对石油化工系统的动力,远方10KV送电提供配电箱,配电柜和箱变设备,形成配电解决方案。动力系统为8PT低压动力系统,远方10KV送电采用箱变,以10KV线路覆盖整片油田。

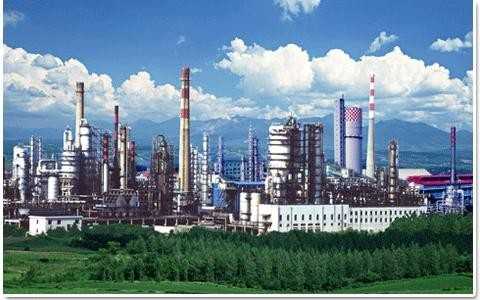

  下图是使用锦泰昌配电设备的石油化工厂
  一、8PT低压动力系统:
  额定参数: 额定电流,6300A、额定电压,380V/660V、额定频率,50HZ、短路耐受电流,100KA、顶置式母线,三相五线制。柜体采用薄钢板弯制,防护等级IP54,具有防尘防水功能。进线采用框架断路器,出线采用塑壳断路器,抽屉式或固定分隔式结构,便于维修和更换。
  下图是一组8PT低压配电柜。
  二、箱式变电站方案:
  箱变主要为远距离送电到石油野外场地使用。具有结构紧凑,占地面积小,一次性投资较低等优点。箱变由高压环网柜,变压器和低压配电柜组成。

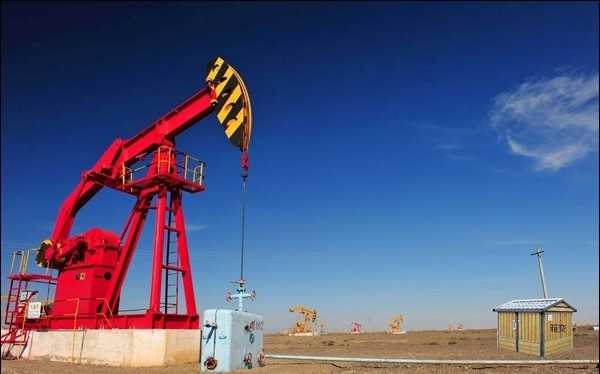

  下图是钻井平台和箱变的照片。
  系统中,高压柜采用基业达公司生产的HXGN-12固定式环网柜,变压器采用SM11系列全封闭式油浸变压器或SCB系列干式变压器,低压柜采用基业达公司生产的GGD系列固定式低压配电柜。
  高压环网柜采用单母线,单路供电。系统主要由进线柜,计量柜和变压器柜组成。高压主开关选用六氟化硫负荷开关,短路开断能力20KA。计量柜内装电压互感器和电流互感器,可以高压计量。变压器柜有熔断器保护。高压负荷开关手动分合闸,有防雷避雷器。
  变压器高压侧电缆连接,低压侧铜排连接,与高压柜联动瓦斯保护,与低压柜联动过热保护。低压柜采用单母线方式,单路进线。配电柜功能主要包括进线柜,电容补偿柜和出线柜。主开关选用框架式断路器,馈电选用塑壳式断路器,带有过负荷保护功能。有避雷器。为适应石油场地远离居住区的特点,在箱变内部设有人员休息室,有空调等设备。因石油野外现场道路不畅,箱变采用模块化设计,分断运输,现场组装,为运输和使用提供方便
