冶金炼钢电气解决方案

当前位置:主页 > 电力工程总承包 > 冶金炼钢电气解决方案

   冶金配电控制解决方案主要针对冶金系统的轧钢生产线,传送带等需求,提供变频调速,PLC控制等配电箱和配电柜设备,形成配电解决方案。基业达公司的JYK101系列冶金变频控制柜,提供了使用ABB公司600系列和800系列的变频器的全部控制功能,使用高防护等级的威图柜体的冶金生产线控制方案。

  一、系统组成:
  配电系统由进线柜,联络柜,变频输出柜,辅助电源柜和PLC柜组成。

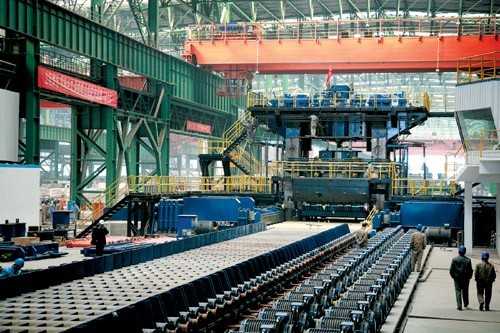

  下图为轧钢生产线。
  二、变频电气方案的特点:
  电源柜,为主母线供电,提供主回路的电气参数,通过485接口上传。
  联络柜,由于场地限制,提供不同位置的主母线连接。
  变频输出柜,安装主变频器,推荐使用ABB公司的800系列。并且安装配套的电抗器,热继电器和旁路接触器等。
  辅助电源柜,提供不同电压的辅助电源。
  PLC控制柜,安装PLC,端子,为变频器提供集中控制。采用欧姆龙端子。
  基业达公司的电气方案,可以为轧钢生产线,20台电动机,单台功率在600W以下,提供变频调速系统。

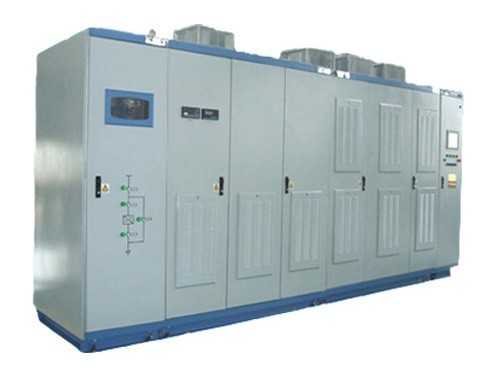

  下图是一组变频调速设备。
  三、柜体结构特点:
  产品采用威图原装柜体,双安装板,前面板为主回路元件,后安装板为控制端子。安装板采用螺母压接工艺。顶置风扇,下部门板和侧板通风,形成强迫风冷系统。防护等级IP54。
