110kV变电站电力施工方案

作者: admin 时间:2019-11-17 17:51:36 来源:未知
摘要:方案背景 110kv变电站鸟瞰图 110kV变电站工程高低压成套设备安装室外,高压设备安装:导线安装;避雷针安装;主变压器安装3台;龙门架安装6架及变压器中心点接地隔离开关;中性点...


     方案背景

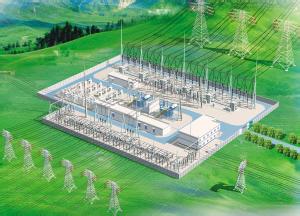

  110kv变电站鸟瞰图
  110kV变电站工程高低压成套设备安装室外,高压设备安装:导线安装;避雷针安装;主变压器安装3台;龙门架安装6架及变压器中心点接地隔离开关;中性点避雷器安装。
  室内高压设备安装:母线、支柱绝缘子及套管安装;高压成套开关柜安装;电容器电抗器安装;消弧柜、控制柜安装;一次电缆敷设。
  低压电气设备安装:母线、支柱绝缘子及套管安装;低压成套配电屏安装。
  控制室设备安装:整流装置安装;蓄电池组安装;二次回路结线;二次电缆敷设;控制、保护、信号屏台安装。
  接地装置安装:接地装置安装;
  站内防火部分:消防设施系统安装;
  以上安装设备应做的所有试验。
  110kV变电站与高低压供电线路的安装对接。
  特性:主变压器SFSZ10-2000/110,容量比:100%/100%/100% YN,YO,d11;;
  施工规范
  《电气装置安装工程高压电器施工及验收规范(GBJ147-90)》
  《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范(GBJ148-90)》
  《电气装置安装工程母线装置施工及验收规范(GBJ149-90)》
  《电气装置安装工程电气设备交接试验标准(GB50150-91)》
  《电气装置安装工程电缆线路施工及验收规范(GB50168-92)》
  《电气装置安装工程接地装置施工及验收规范(GB50169-92)
  《电气装置安装工程盘、柜及二次回路结线施工及验收规范(GB50171-92)》
  《电气装置安装工程蓄电池施工及验收规范(GB50172-92)》
  《电气装置安装工程反事故措施》
  实际项目
  为保护客户隐私,该110kv变电站工程方案将具体项目名称隐去,同时因篇幅有限,只做了部分方案摘抄,具体电力工程项目,我们期待您的来电。
  工程概况:由于本工程在市郊地带,周边环境复杂,做好安全防护措施尤为重要,因此各项工作均在防护措施得当、并有专职安全人员监视的情况下进行正确操作,以确保安全生产。并设专人看护工器具及材料。
  1)户外一次设备安装工序:一次设备基础调整→一次设备安装调整试验→一次设备连线→主变及辅助设备安装调整试验。
  2)6kV 设备安装工序:户内6kV 高压开关柜安装调试试验→户外 6kV 母线桥安装。
  3)6kV 电力补偿装置安装工序:6k
