一、工程概述
1. 工程简介：本公路工程项目路线全长 [X] 公里，途径 [具体区域]，包含路基、路面、桥梁、涵洞等多项施工内容。施工场地地形复杂，沿线需设置多个施工点与作业面。
2. 临时用电需求：为保障各施工环节顺利进行，施工现场临时用电设备涵盖各类机械设备、照明设施等，预计总用电负荷为 [X] kW。
2. 临时用电需求：为保障各施工环节顺利进行，施工现场临时用电设备涵盖各类机械设备、照明设施等，预计总用电负荷为 [X] kW。
二、编制依据
1. 《施工现场临时用电安全技术规范》（JGJ 46 - 2005）
2. 《建筑电气工程施工质量验收规范》（GB 50303 - 2015）
3. 本工程施工设计图纸及相关文件
2. 《建筑电气工程施工质量验收规范》（GB 50303 - 2015）
3. 本工程施工设计图纸及相关文件
三、施工用电布置原则
1. 安全可靠：确保用电设备和人员安全，供电系统稳定可靠，避免因停电影响施工进度。
2. 经济合理：合理选择导线、电气设备，降低电能损耗和建设成本。
3. 方便维护：配电箱、开关箱设置合理，便于操作与维护，缩短故障排除时间。
2. 经济合理：合理选择导线、电气设备，降低电能损耗和建设成本。
3. 方便维护：配电箱、开关箱设置合理，便于操作与维护，缩短故障排除时间。
四、临时用电系统设计
1. 电源进线：根据施工现场实际情况，从附近 [具体电源接入点] 引入 [X] 路 [电压等级] 电源，以满足施工用电需求。
2. 配电系统

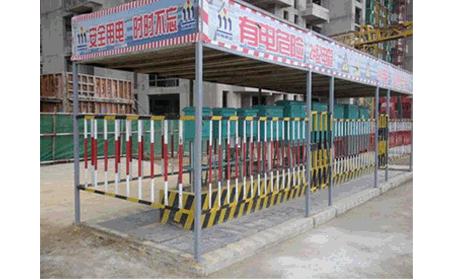

1. 总配电箱：设置在施工现场靠近电源处，对整个施工现场用电进行总控制和计量。箱内配置总隔离开关、总断路器、分路隔离开关、分路断路器及漏电保护器等电器元件。
2. 分配电箱：依据施工区域划分，在各主要施工区域设置分配电箱，负责向该区域内用电设备分配电能。分配电箱内设置隔离开关、断路器及漏电保护器等。

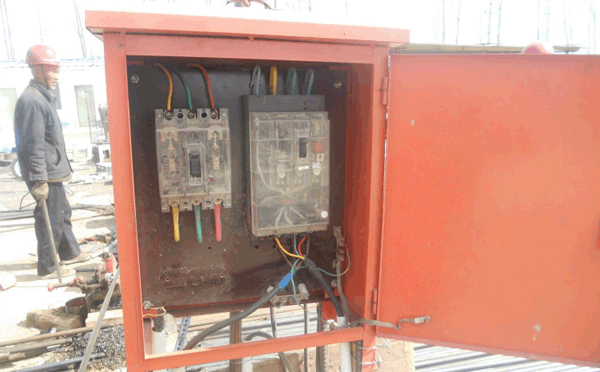

3. 开关箱：靠近用电设备设置，做到 “一机、一闸、一漏、一箱”，直接控制用电设备启停，并提供漏电保护。
3. 接地与接零保护系统
1. 采用 TN - S 接零保护系统，即工作零线（N）与保护零线（PE）严格分开。在总配电箱处，将工作零线和保护零线分别接地，接地电阻不大于 4Ω。
2. 所有电气设备的金属外壳、金属构架、配电箱和开关箱的金属箱体等均与保护零线可靠连接。
4. 导线选择：根据各用电设备功率、线路长度及敷设方式，选择合适规格的导线。主线采用 [导线型号及规格]，支线根据实际负荷选择相应规格导线，确保导线载流量满足用电需求，并具备良好的绝缘性能。
2. 配电系统
1. 总配电箱：设置在施工现场靠近电源处，对整个施工现场用电进行总控制和计量。箱内配置总隔离开关、总断路器、分路隔离开关、分路断路器及漏电保护器等电器元件。
2. 分配电箱：依据施工区域划分，在各主要施工区域设置分配电箱，负责向该区域内用电设备分配电能。分配电箱内设置隔离开关、断路器及漏电保护器等。
3. 开关箱：靠近用电设备设置，做到 “一机、一闸、一漏、一箱”，直接控制用电设备启停，并提供漏电保护。
3. 接地与接零保护系统
1. 采用 TN - S 接零保护系统，即工作零线（N）与保护零线（PE）严格分开。在总配电箱处，将工作零线和保护零线分别接地，接地电阻不大于 4Ω。
2. 所有电气设备的金属外壳、金属构架、配电箱和开关箱的金属箱体等均与保护零线可靠连接。
4. 导线选择：根据各用电设备功率、线路长度及敷设方式，选择合适规格的导线。主线采用 [导线型号及规格]，支线根据实际负荷选择相应规格导线，确保导线载流量满足用电需求，并具备良好的绝缘性能。
五、临时用电设备设施
1. 配电箱与开关箱
1. 选用符合国家标准的配电箱与开关箱，箱体应坚固、防雨、防尘，门锁齐全。
2. 配电箱和开关箱内电器元件应选用合格产品，动作灵敏可靠，具备短路、过载、漏电保护功能。
2. 电缆与电线：选用绝缘良好的电缆和电线，根据不同敷设环境和要求，采用埋地、架空等敷设方式。埋地电缆应穿管保护，穿越道路等易受机械损伤处应增加保护套管。
3. 照明灯具：施工现场照明分为一般照明和局部照明。一般照明采用大功率投光灯，满足施工现场大面积照明需求；局部照明根据作业面实际情况，采用行灯、手电筒等，行灯电压不得超过 36V，在潮湿场所或金属容器内作业时，行灯电压不得超过 12V。
1. 选用符合国家标准的配电箱与开关箱，箱体应坚固、防雨、防尘，门锁齐全。
2. 配电箱和开关箱内电器元件应选用合格产品，动作灵敏可靠，具备短路、过载、漏电保护功能。
2. 电缆与电线：选用绝缘良好的电缆和电线，根据不同敷设环境和要求，采用埋地、架空等敷设方式。埋地电缆应穿管保护，穿越道路等易受机械损伤处应增加保护套管。
3. 照明灯具：施工现场照明分为一般照明和局部照明。一般照明采用大功率投光灯，满足施工现场大面积照明需求；局部照明根据作业面实际情况，采用行灯、手电筒等，行灯电压不得超过 36V，在潮湿场所或金属容器内作业时，行灯电压不得超过 12V。
六、临时用电施工流程
1. 基础施工：根据配电箱、开关箱安装位置，进行基础浇筑，基础尺寸和强度应满足设备安装要求。
2. 设备安装：待基础达到一定强度后，安装配电箱、开关箱，并进行内部电器元件安装与接线。安装应牢固、整齐，导线连接紧密，符合电气安全规范。
3. 线路敷设：按照设计要求进行电缆和电线敷设，注意敷设路径选择，避免与其他施工设施冲突。埋地电缆应做好标识，架空线路应保持一定高度，确保安全。
4. 接地系统施工：在总配电箱、分配电箱及重要用电设备处设置接地极，采用扁钢或圆钢与接地极可靠连接，形成接地网络。接地电阻测试合格后，方可进行后续施工。
5. 系统调试：临时用电系统安装完毕后，进行全面调试。检查配电箱、开关箱内电器元件动作是否正常，漏电保护器是否灵敏可靠，线路绝缘电阻是否符合要求等。调试合格后，方可投入使用。
2. 设备安装：待基础达到一定强度后，安装配电箱、开关箱，并进行内部电器元件安装与接线。安装应牢固、整齐，导线连接紧密，符合电气安全规范。
3. 线路敷设：按照设计要求进行电缆和电线敷设，注意敷设路径选择，避免与其他施工设施冲突。埋地电缆应做好标识，架空线路应保持一定高度，确保安全。
4. 接地系统施工：在总配电箱、分配电箱及重要用电设备处设置接地极，采用扁钢或圆钢与接地极可靠连接，形成接地网络。接地电阻测试合格后，方可进行后续施工。
5. 系统调试：临时用电系统安装完毕后，进行全面调试。检查配电箱、开关箱内电器元件动作是否正常，漏电保护器是否灵敏可靠，线路绝缘电阻是否符合要求等。调试合格后，方可投入使用。
七、安全用电技术措施
1. 停电作业：停电作业前，必须填写停电申请表，经审批后，由专业电工操作。停电后，应在配电箱或开关箱处悬挂 “有人工作，禁止合闸” 警示牌，并在作业设备上进行验电、放电，确保无电后，方可进行作业。
2. 带电作业：如必须带电作业，应制定详细的带电作业方案，采取可靠的安全防护措施，由专业电工在专人监护下进行。作业人员应穿戴绝缘手套、绝缘鞋等防护用品，使用绝缘工具。
3. 日常巡查：定期对临时用电系统进行巡查，检查配电箱、开关箱内电器元件运行情况，导线是否破损、老化，接地与接零是否可靠等。发现问题及时处理，确保用电安全。
4. 防雷措施：在施工现场的高耸设备（如起重机、塔式起重机等）及临时建筑物上设置防雷装置，防雷接地电阻不大于 30Ω。雷雨天气时，停止室外高处作业，人员远离防雷装置。
2. 带电作业：如必须带电作业，应制定详细的带电作业方案，采取可靠的安全防护措施，由专业电工在专人监护下进行。作业人员应穿戴绝缘手套、绝缘鞋等防护用品，使用绝缘工具。
3. 日常巡查：定期对临时用电系统进行巡查，检查配电箱、开关箱内电器元件运行情况，导线是否破损、老化，接地与接零是否可靠等。发现问题及时处理，确保用电安全。
4. 防雷措施：在施工现场的高耸设备（如起重机、塔式起重机等）及临时建筑物上设置防雷装置，防雷接地电阻不大于 30Ω。雷雨天气时，停止室外高处作业，人员远离防雷装置。
八、电气防火措施
1. 合理配置电器设备：根据用电设备功率，合理选择开关、熔断器等电器元件，避免过载运行引发火灾。
2. 设置灭火器材：在配电箱、开关箱附近及易发生火灾的场所，配备合适的灭火器材，如干粉灭火器、二氧化碳灭火器等，并定期检查维护，确保其性能良好。
3. 加强电气管理：严禁在配电箱、开关箱周围堆放易燃、易爆物品，禁止私拉乱接电线。对电气设备和线路进行定期检查，及时消除电气火灾隐患。
2. 设置灭火器材：在配电箱、开关箱附近及易发生火灾的场所，配备合适的灭火器材，如干粉灭火器、二氧化碳灭火器等，并定期检查维护，确保其性能良好。
3. 加强电气管理：严禁在配电箱、开关箱周围堆放易燃、易爆物品，禁止私拉乱接电线。对电气设备和线路进行定期检查，及时消除电气火灾隐患。
九、临时用电管理人员及职责
1. 电气工程师：负责临时用电方案的编制、审核与实施指导，解决施工过程中的电气技术问题，对临时用电系统的安全可靠性负责。
2. 电工：按照临时用电方案进行电气设备安装、维修与检查，严格遵守安全操作规程，及时排除电气故障，确保临时用电系统正常运行。
3. 安全管理人员：负责监督临时用电方案的执行情况，检查施工现场电气安全隐患，对违规行为及时制止并督促整改，保障施工人员的用电安全。
2. 电工：按照临时用电方案进行电气设备安装、维修与检查，严格遵守安全操作规程，及时排除电气故障，确保临时用电系统正常运行。
3. 安全管理人员：负责监督临时用电方案的执行情况，检查施工现场电气安全隐患，对违规行为及时制止并督促整改，保障施工人员的用电安全。
十、应急预案
1. 触电事故应急预案：若发生触电事故，应立即切断电源，使用绝缘工具将触电者与带电体分离。若触电者呼吸、心跳停止，应立即进行心肺复苏，并及时拨打急救电话送往医院救治。
2. 电气火灾应急预案：一旦发生电气火灾，应迅速切断电源，使用灭火器材进行灭火。若火势较大，无法控制，应立即拨打火警电话，并组织人员疏散，确保人员安全。火灾扑灭后，应保护现场，配合相关部门进行事故调查。
2. 电气火灾应急预案：一旦发生电气火灾，应迅速切断电源，使用灭火器材进行灭火。若火势较大，无法控制，应立即拨打火警电话，并组织人员疏散，确保人员安全。火灾扑灭后，应保护现场，配合相关部门进行事故调查。
